5P (650-1550VA)
- Point 1｜バッテリー寿命5年
- ・独自の充電技術で、バッテリー寿命を約50%延長します。
- Point 2｜シャットダウンソフト IPP 無償提供
- ・電源管理ソフトウェアIPPは、無償でダウンロードできます。
- Point 3｜200V対応機種もご用意
- ・5P650iと5P1550Gは200～240Vに対応。海外でのご使用に最適。
Eaton 5P ラインアップ
UPS本体
| 製品名 | タイプ | 電圧 | 出力容量(VA/W) | 停電稼働時間 | 価格(税抜) |
|---|---|---|---|---|---|
| 5P750 | タワー | 100V | 625/500 | 7分以上 | ¥133,300 |
| 5P750R | ラック1U | 100V | 625/500 | 7分以上 | ¥161,900 |
| 5P1000 | タワー | 100V | 833/641 | 7分以上 | ¥148,600 |
| 5P1000R | ラック1U | 100V | 833/641 | 7分以上 | 販売終了 |
| 5P1500 | タワー | 100V | 1080/825 | 7分以上 | ¥187,600 |
| 5P1500R | ラック1U | 100V | 1080/825 | 7分以上 | ¥225,400 |
| 5P650i | タワー | 200V | 585/378 | 3分以上 | ¥128,700 |
| 5P1550G | タワー | 200V | 1395/990 | 5分以上 | ¥230,000 |
- 標準保証2年
- 正弦波出力
- ホットスワップ対応
- 大型LCD搭載
Eaton 5P 特徴
ラインインタラクティブ方式
通常時はバッテリーを経由しないで、負荷機器に直接電力を供給します。
停電時はバッテリーに切り替えて供給を継続します。切り替え時に10ミリ秒以内の瞬停電が発生しますが、多くのIT機器は20ミリ秒程度の瞬停電に耐えられる仕様になっているため、ラインインタラクティブ方式はIT機器用UPSとして数多く使用されています。
常時商用方式と違いトランスを搭載しているため、サージ・ノイズだけでなく、電圧低下と過電圧も保護します。
バッテリー寿命5年
Eaton独自のバッテリー長寿命化技術(ABM)により、バッテリー寿命を最大50%引き延ばします。
*バッテリー寿命5年は25℃環境下でご使用時の期待寿命です。
電源管理ソフトウェア IPP 無償提供
停電等の電源障害時にシステムを安全にシャットダウンする電源管理ソフトウェアIPPを無償でダウンロードできます。
ジャストサイズの200Vタワー型
国内では各種装置制御用PCのバックアップ電源に最適です。電力が不安定な海外でも安心してご使用頂けます。
アプリケーション事例：半導体装置/加工装置/医療用検査装置及び制御用PC/中小規模サーバー/ストレージなど
最大98%の高効率
従来のUPSと比較して効率が大幅に改善されました。
一次側から入力された電力を最小のエネルギーロスで出力する省エネ・高効率UPSです。
世界シェアトップクラス
Eaton UPSは世界150ヶ国以上の販売実績を持つ世界標準のUPSです。
米国イートン社の会社概要はこちらから。
大型グラフィカルLCD搭載
100Vタワー型は出力コンセント8個
Eaton 5P UPS タワー型は縦長設計のため、背面の面積が広く出力コンセントが8個あります。
バッテリーホットスワップ対応
システムを停止する事なく、お客様でバッテリー交換が可能です。
交換用バッテリーパックの販売も行っております。
ラックレール付属
ラック1Uタイプは標準で19インチラック用のレールキットが付属しています。
豊富な通信機能
標準でRS-232ケーブルとUSBケーブル付属。
オプションでネットワークカード取り付け可能。
出力コンセント制御
出力コンセントが3つのグループに分かれています。時間差をつけて出力を開始する事が可能です。
(例) Master Groupが出力開始してから、30秒後にGroup 1を出力開始、60秒後にGroup 2を出力開始するように設定可。
リモートON/OFF機能搭載
外部スイッチを接続する事により、離れた所から出力開始/停止が行えます。
正弦波出力
商用時、バックアップ時ともに出力波形は正弦波になります。
力率改善(PFC)回路内蔵電源に対応しているため、様々なIT機器の保護にご利用いただけます。
主要NASメーカー様の機器で動作検証済み
株式会社バッファロー、QNAP株式会社、株式会社アイ・オー・データ機器、ロジテック株式会社のNASとシャットダウン検証をしております。
コールドスタート機能
一次側(入力側)に電源ケーブルを接続していない状態でも、二次側(出力側)に電源を供給できます。
Automatic Voltage Regulation(AVR) 機能
入力の電圧変動に対して、自動的に出力を調整するAVR機能を搭載。急激な電圧変動に対応するバッテリー運転を最小限に抑えます。
バッテリー保証付
バッテリーの保証期間は、UPS本体の保証期間と等しくなります。
センドバック(オンサイト)サービス5年の製品をご購入された場合、5年間UPS本体とバッテリーを保証致します。
安全規格UL 1778取得
UL 1778の認証を取得しているため、安心してご使用頂けます。
よくあるご質問 (FAQ)
| Q.無停電電源装置(UPS)に接続してはいけない機器はありますか？ |
|---|
| A.接続してはいけない機器があります。下記をご参照ください。 1.大電流が断続的に流れる機器 (例:レーザープリンタ、複写機、冷蔵庫、エアコンなど) 2.半波整流器、モーター、トランス、コイル等の誘導性の機器(例:掃除機、ドライヤなど) 3.人体(生命)に重大な影響をおよぼすような医療機器及び高度な信頼性を要求される機器 |
5P750バッテリー交換方法
5P750Rバッテリー交換方法
Eaton 5P 延長保証
| 延長保証サービス | サービス内容 |
|---|---|
 |
製品の保証期間を延長するサービスです。 |
 |
本体故障時にエンジニアを派遣するサービスです。 |
Eaton 5P 延長保証付き価格表
5P750
| 製品名 | 保証内容 | 価格(税抜) |
| 5P750 | 標準保証2年 | ¥133,300 |
| 5P750-S3 | 製品+センドバックサービス3年 | ¥160,000 |
| 5P750-S4 | 製品+センドバックサービス4年 | ¥166,700 |
| 5P750-S5 | 製品+センドバックサービス5年 | ¥173,300 |
| 5P750-O3 | 製品+オンサイトサービス3年 | ¥212,100 |
| 5P750-O4 | 製品+オンサイトサービス4年 | ¥238,300 |
| 5P750-O5 | 製品+オンサイトサービス5年 | ¥264,500 |
| BP-5P750 | 交換用バッテリーパック | オープン価格 |
5P750R
| 製品名 | 保証内容 | 価格(税抜) |
| 5P750R | 標準保証2年 | ¥161,900 |
| 5P750R-S3 | 製品+センドバックサービス3年 | ¥194,300 |
| 5P750R-S4 | 製品+センドバックサービス4年 | ¥202,400 |
| 5P750R-S5 | 製品+センドバックサービス5年 | ¥218,600 |
| 5P750R-O3 | 製品+オンサイトサービス3年 | ¥241,900 |
| 5P750R-O4 | 製品+オンサイトサービス4年 | ¥268,500 |
| 5P750R-O5 | 製品+オンサイトサービス5年 | ¥295,100 |
| BP-5P750R | 交換用バッテリーパック | オープン価格 |
5P1000
| 製品名 | 保証内容 | 価格(税抜) |
| 5P1000 | 標準保証2年 | ¥148,600 |
| 5P1000-S3 | 製品+センドバックサービス3年 | ¥178,400 |
| 5P1000-S4 | 製品+センドバックサービス4年 | ¥185,800 |
| 5P1000-S5 | 製品+センドバックサービス5年 | ¥193,200 |
| 5P1000-O3 | 製品+オンサイトサービス3年 | ¥220,200 |
| 5P1000-O4 | 製品+オンサイトサービス4年 | ¥244,000 |
| 5P1000-O5 | 製品+オンサイトサービス5年 | ¥267,800 |
| BP-5P1000 | 交換用バッテリーパック | オープン価格 |
5P1000R
| 製品名 | 保証内容 | 価格(税抜) |
| 5P1000R | 標準保証2年 | 販売終了 |
| 5P1000R-S3 | 製品+センドバックサービス3年 | 販売終了 |
| 5P1000R-S4 | 製品+センドバックサービス4年 | 販売終了 |
| 5P1000R-S5 | 製品+センドバックサービス5年 | 販売終了 |
| 5P1000R-O3 | 製品+オンサイトサービス3年 | 販売終了 |
| 5P1000R-O4 | 製品+オンサイトサービス4年 | 販売終了 |
| 5P1000R-O5 | 製品+オンサイトサービス5年 | 販売終了 |
| BP-5P1000R | 交換用バッテリーパック | オープン価格 |
5P1500
| 製品名 | 保証内容 | 価格(税抜) |
| 5P1500 | 標準保証2年 | ¥187,600 |
| 5P1500-S3 | 製品+センドバックサービス3年 | ¥225,200 |
| 5P1500-S4 | 製品+センドバックサービス4年 | ¥234,500 |
| 5P1500-S5 | 製品+センドバックサービス5年 | ¥243,900 |
| 5P1500-O3 | 製品+オンサイトサービス3年 | ¥297,300 |
| 5P1500-O4 | 製品+オンサイトサービス4年 | ¥333,900 |
| 5P1500-O5 | 製品+オンサイトサービス5年 | ¥370,400 |
| BP-5P1500 | 交換用バッテリーパック | オープン価格 |
5P1500R
| 製品名 | 保証内容 | 価格(税抜) |
| 5P1500R | 標準保証2年 | ¥225,400 |
| 5P1500R-S3 | 製品+センドバックサービス3年 | ¥270,500 |
| 5P1500R-S4 | 製品+センドバックサービス4年 | ¥281,800 |
| 5P1500R-S5 | 製品+センドバックサービス5年 | ¥304,300 |
| 5P1500R-O3 | 製品+オンサイトサービス3年 | ¥357,200 |
| 5P1500R-O4 | 製品+オンサイトサービス4年 | ¥401,100 |
| 5P1500R-O5 | 製品+オンサイトサービス5年 | ¥445,000 |
| BP-5P1500R | 交換用バッテリーパック | オープン価格 |
5P650i
| 製品名 | 保証内容 | 価格(税抜) |
| 5P650i | 標準保証2年 | ¥128,700 |
| 5P650i-S3 | 製品+センドバックサービス3年 | ¥140,700 |
| 5P650i-S4 | 製品+センドバックサービス4年 | ¥144,700 |
| 5P650i-S5 | 製品+センドバックサービス5年 | ¥147,700 |
| 5P650i-O3 | 製品+オンサイトサービス3年 | ¥192,700 |
| 5P650i-O4 | 製品+オンサイトサービス4年 | ¥213,700 |
| 5P650i-O5 | 製品+オンサイトサービス5年 | ¥236,700 |
| BP-5P650i | 交換用バッテリーパック | オープン価格 |
5P1550G
| 製品名 | 保証内容 | 価格(税抜) |
| 5P1550G | 標準保証2年 | ¥230,000 |
| 5P1550G-S3 | 製品+センドバック3年 | ¥264,500 |
| 5P1550G-S4 | 製品+センドバック4年 | ¥276,000 |
| 5P1550G-S5 | 製品+センドバック5年 | ¥287,500 |
| 5P1550G-O3 | 製品+オンサイト3年 | ¥338,000 |
| 5P1550G-O4 | 製品+オンサイト4年 | ¥374,000 |
| 5P1550G-O5 | 製品+オンサイト5年 | ¥410,000 |
| BP-5P1550G | 交換用バッテリーパック | オープン価格 |
Eaton 5P 製品外観
画像をクリックすると拡大します。

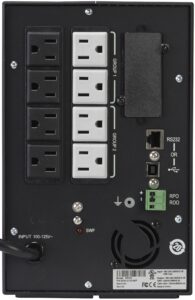

| タワー型 | 5P750/5P1000 背面 |
 |
 |
| 5P650i 背面 | 5P1550G 背面 |
 |
 |

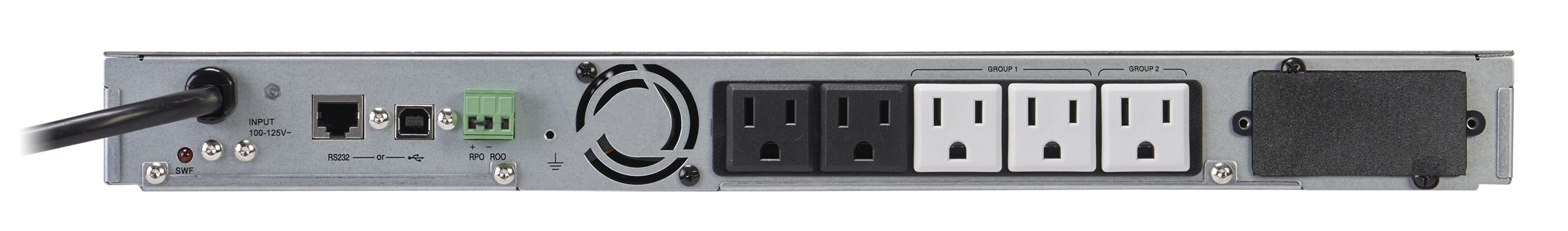

| ラック1U型 | 5P1500R 背面 |
 |
 |
Eaton 5P 技術仕様
| シリーズ | 5P | |||||||
| 型式 | 5P750 | 5P750R | 5P1000 | 5P1000R | 5P1500 | 5P1500R | 5P650i | 5P1550G |
| 給電方式 | ラインインタラクティブ方式 | |||||||
| JANコード | 4571485971407 | 4571485971605 | 4571485972015 | 4571485972060 | 4571485971452 | 4571485975801 | 4571485971506 | 4571485971551 |
| 標準保証期間 | 2年(バッテリー含む) | |||||||
| ＜交流入力＞ | ||||||||
| 入力電圧 | 100-125V | 200-240V | ||||||
| 入力電圧範囲 | 80-128V(100V設定時) | 160-256V(200V設定時) | ||||||
| 入力周波数 | 47-70Hz (50Hz), 56.5-70Hz (60Hz) | |||||||
| 相数 | 単相2線 | |||||||
| 入力プラグ形状 |
NEMA 5-15P
|
IEC C14
|
||||||
| ＜交流出力＞ | ||||||||
| 力率 | 0.8 | 0.77 | 0.76 | 0.65 | 0.71 | |||
| 出力容量@230V | – | – | – | 650VA 420W |
1550VA 1100W |
|||
| 出力容量@200V | – | – | – | 585VA 378W |
1395VA 990W |
|||
| 出力容量@120V | 750VA 600W |
1000VA 770W |
1440VA 1100W |
– | – | |||
| 出力容量@100V | 625VA 500W |
833VA 641W |
1080VA 825W |
– | – | |||
| 出力電圧(V) | 100,120,125 (-10% / +6%:バッテリーモード時) | 200,208,220,230,240(-10% / +6%:バッテリーモード時) | ||||||
| 最大効率 | 97% | 95% | 98% | |||||
| 出力周波数 | 50/60Hz ±0.1Hz | |||||||
| 出力波形 | 正弦波 | |||||||
| 相数 | 単相2線 | |||||||
| 出力コンセント(数) |
5-15R(8)
|
5-15R(5)
|
5-15R(8)
|
5-15R(5)
|
5-15R(8)
|
5-15R(5)
|
C13(4)
|
C13(8)
|
| Group Master(数) |
4
|
2
|
4
|
2
|
4
|
2
|
2
|
4
|
| Group 1(数) |
2
|
2
|
2
|
2
|
2
|
2
|
1
|
2
|
| Group 2(数) |
2
|
1
|
2
|
1
|
2
|
1
|
1
|
2
|
| ＜バッテリー＞ | ||||||||
| 期待寿命(25℃環境) | 5年 | |||||||
| タイプ | メンテナンスフリー、シール型鉛蓄電池 | |||||||
| 管理 | Advanced Battery Management(ABM)対応 | |||||||
| セルフテスト機能 | 有 | |||||||
| 出力波形 | 正弦波 | |||||||
| 合計電圧 | 24Vdc | 36Vdc | 12Vdc | 36Vdc | ||||
| 電圧,電流,数量 | 12V,7Ah,2 | 6V,7Ah,4 | 12V,9Ah,2 | 6V,9Ah,4 | 12V,9Ah,3 | 6V,9Ah,6 | 12V,9Ah,1 | 12V,9Ah,3 |
| バッテリー交換 | 前面部よりバッテリー交換可(ホットスワップ対応) | |||||||
| 交換用バッテリーパック型番 | 型式の先頭にBP-を付け足します。 (例：5P750の交換バッテリー型番は、BP-5P750になります) |
|||||||
| 拡張バッテリー | 増設不可 | |||||||
| ＜寸法・重量＞ | ||||||||
| 形状 | タワー | ラック1U | タワー | ラック1U | タワー | ラック1U | タワー | タワー |
| 寸法 HWD(mm) | 233x150x346 | 44x438x509 | 233x150x346 | 44x438x509 | 233x150x445 | 44x438x554 | 233x150x346 | 233x150x445 |
| 重量(kg) | 11 | 14 | 12 | 15 | 17 | 20 | 8 | 16 |
| 梱包時寸法 | 320x230x440 | 170x540x590 | 320x230x440 | 170x540x590 | 320x230x540 | 170x580x750 | 320x230x440 | 320x230x540 |
| 梱包時重量 | 12 | 19 | 13 | 19 | 18 | 25 | 10 | 18 |
| 色 | 黒 | |||||||
| ＜動作環境＞ | ||||||||
| 動作温度 | 0～35℃ (推奨:25℃) | 0～40℃ (推奨:25℃) | 0～35℃ (推奨:25℃) | 0～40℃ (推奨:25℃) | ||||
| 保存温度 | バッテリー無し状態：-15～50℃ (推奨:10～25℃) | |||||||
| 相対湿度 | 0-90% (結露なきこと) | 0-90% | 20-90% | |||||
| 発熱量(BTU/hr) Online | 82 | 106 | 113 | 72 | 113 | |||
| 発熱量(BTU/hr) Battery | 389 | 500 | 714 | 344 | 714 | |||
| 消費電力(W) Floating [*2] | 12 | 13 | 15 | 18 | 19 | 15 | 19 | |
| 消費電力(W) Charging [*2] | 37 | 33 | 52 | 43 | 55 | 29 | 60 | |
| 騒音レベル | 40dB未満 | |||||||
| 冷却方式 | ファン冷却 | |||||||
| 高度 | 3000m | |||||||
| ＜規格＞ | ||||||||
| EMC (Emissions) | EN 55024 / CISPR22 Class B / FCC CFR 47 part 15 subpart B, Class A | CISPR22 Class B | (5P1500と同値) | |||||
| Certifications | UL 1778 4th edition (UL listed) / UL 497A / IEC 62040-2 C1-C2 / IEC 62040-3: 2001 / IEEE ANSI C62.41 Category A2 (UL Listed). |
UL 1778/IEC 62040-1: 2008 (C2)/IEC 62040-2: 2005, VCCI/IEC 62040-3: 2010 | (5P1500と同値) | |||||
| Agency markings | CE / cULus / NOM | CE / cULus / EAC / TÜV | (5P1500と同値) | |||||
| 環境対応 | RoHS指令準拠 | |||||||
| サージ保護 | IEEE ANSI C62.41 Cat B2 | No Data | (5P1500と同値) | |||||
| ＜通信＞ | ||||||||
| ポート | RS-232ポート, USBポート [*1] | |||||||
| インターフェース | ミニスロットあり(ネットワークカードはオプション) | |||||||
| リモートコネクタ | Remote On/Off(ROO), Remote Power OFF(RPO) | |||||||
| 管理ソフトウェア | Intelligent Power Protector(IPP), Intelligent Power Manager(IPM) | |||||||
| ＜その他＞ | ||||||||
| 付属品 | 保証書 / RS-232Cケーブル / USBケーブル / ユーザーマニュアル CD-ROM / クイック スタート / ダウンロードのご案内 / 安全ガイド / 「Eaton UPSご購入者登録ページ」のご案内 / マニュアルとソフトウェアのご案内 / [ラックタイプは19インチラックレールキット付属] | 左記＋電源ケーブル 1本 | ||||||
| 入力電源ケーブル長 [*2] | 約1.7m | 約1.8m | 約1.7m | 約1.8m | ||||
| RS-232ケーブル長 [*2] | 約120cm | |||||||
| USBケーブル長 [*2] | 約175cm | |||||||
| ラックレール長 [*2] | 445mm(最短)～1000mm(最長) | |||||||
*1 RS-232ポートとUSBポートを同時に使用する事はできません
*2 弊社で計測した実測値を記載しております
製品の仕様は予告なく変更することがあります
Eaton 5P バックアップランタイム(分)
| 負荷(W) | 750 | 750R | 1000 | 1000R | 1500 | 1500R | 650i | 1550G |
| 全負荷 | 7 | 7 | 7 | 7 | 7 | 7 | 3 | 5 |
| 2000W | – | – | – | – | – | – | – | – |
| 1500W | – | – | – | – | – | – | – | – |
| 1000W | – | – | – | – | – | – | – | – |
| 750W | – | – | – | – | 9 | 9 | – | 9 |
| 500W | 7 | 7 | 8 | 8 | 15 | 15 | – | 15 |
| 400W | 8 | 8 | 11 | 11 | 20 | 20 | – | 20 |
| 300W | 12 | 12 | 16 | 16 | 28 | 28 | 5 | 29 |
| 200W | 19 | 19 | 25 | 25 | 49 | 49 | 10 | 50 |
| 100W | 40 | 40 | 51 | 51 | 84 | 84 | 19 | 84 |
電圧100Vまたは200V使用時の目安時間です。
バッテリーの寿命および外部環境(温度など)により変化します。
機器選定には十分なバックアップ時間を考慮する事を推奨致します。
