【UPS】バッテリーコネクタ接続手順

投稿日：2022年11月22日

UPS

UPSのバッテリーコネクタ接続方法を解説します。

本解説ではラック型およびタワー型のバッテリーコネクタ接続方法を紹介しております。必要工具はプラスドライバーです。

ラックタイプのコネクタ接続手順　例：9PX6K

■本章ではラック型UPSのコネクタ接続方法を解説します。

１．UPS前面の中央カバー(黄色枠部)を外します。写真の様にカバー上部から手前に引くようにすると外せます。図２のようになると中央カバー外しは完了です。

　　　　図１．中央カバーを外す

　　　　図２．カバーを外した状態

２．中央カバー裏にあるねじをプラスドライバーで外します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※１　図３では緑枠部がねじ止め箇所となります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※２　ねじがない機種もあります。その場合は本工程を飛ばしてください。

　　　　　図３．ねじ止め箇所

３．前面カバーを開きます。①前面カバーを右にスライドします。②右に押しながら手前に引くことで前面カバーが開きます(青矢印参照)。

　　　　　　図４．前面カバーを開く

４．前面カバー裏にあるコネクタを接続します。オスとメスコネクタがあるので双方を差し込んでください。　　　　　　　　　　　　　　　　　　　　　　　※カチッと音がするまでしっかり奥まで差してください(図６参照)。

　　　　　図５．コネクタを接続する

　　　　　図６．接続した状態

５．コネクタ接続後、前面カバーを戻します。戻す際は3の工程の逆となります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　①前に閉じてカバーと本体を当てる②前に軽く押しつつ左へスライドすることで前面カバーの取り付け完了となります。上手く前面カバーを戻せない場合、中のコネクタが押して閉まらないことが考えられます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※②では前面カバーの端と本体の端が面一となるようにしてください。面一になっていないと後述の中央カバーが嵌りません。

　　　　　図７．前面カバーを閉める

６．前面カバー接続後、外していたねじをしめます。５で前面カバーが正しく閉められていないとねじがねじ山に入っていきません。

　　　　　図８．ねじを締める

７．中央カバーを取り付けます。図9のように下部を当てながら上部を差し込むと取り付けられます。５で前面カバーが正しく閉められていないと中央カバーが取り付けられません。

　　　　　図９．中央カバー取付

８．中央カバー取り付け完了で全行程終了となります。

タワータイプのコネクタ接続手順　例：5P750、9SX700

■本章ではタワー型UPSのコネクタ接続方法を解説します。

１．前面カバーを外します。開く面に窪みがあるのでそちらから外してください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※ 9SXシリーズは横ではなく縦で開きます。（図11参照）

　　図10．5Pシリーズ　　　　　　　　　　図11．9SXシリーズ

２．UPS本体に固定されているコネクタを外します。本体正面から見て左に捻って外してください。　　　　　　　　　　　　　　　　　　　　　　　　　※9SXシリーズは本工程を飛ばしてください。

図12．コネクタ(メス)を本体から外す　　　　　　図13．外した状態

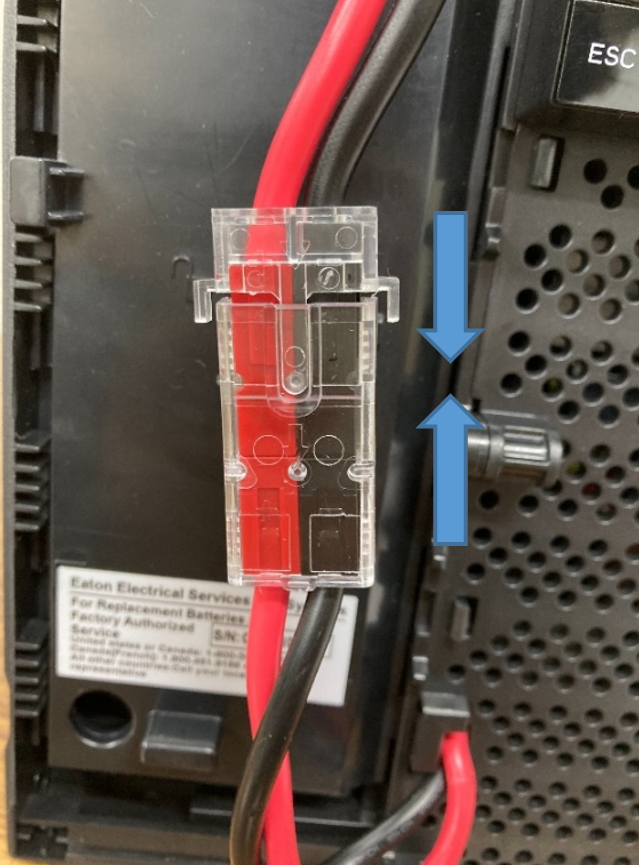

３．前面カバー裏にあるコネクタを接続します。オスとメスコネクタがあるので双方を差し込んでください。　　　　　　　　　　　　　　　　　　　　　　　※カチッと音がするまでしっかり奥まで差してください。

　　　図14．5Pシリーズ　　　　　　　　　　　　　　図15．9SXシリーズ

４．コネクタ接続後、本体に固定します。コネクタに突起部があるので（黄色枠）、本体の窪みにはめ込んでください。※9SXシリーズは本工程を飛ばしてください。

　　　　　　　　　　　　　　　　　図16．接続後、本体に固定

５．コネクタを本体窪みにはめ込み、右に捻ってコネクタを垂直にすると固定は完了となります。　　　　　　　　　　　　　　　　　　　　　　　　　　　※9SXシリーズは本工程を飛ばしてください。

　　　図17．固定完了

６．コネクタ接続後、前面カバーを戻します。戻す際は１の工程の逆となります。カバー右側を先に固定し、　　　　　　　　　　　　　　　　　　　　　　　　左側がカチッと音が鳴るまで押し込んでください。（図18）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※右側が上手く嵌っていない状態で押し込むとカバーが破損する恐れがあります。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　9SXシリーズは前面カバー下の突起物を嵌め込んでからカバーを閉じてください。(図19)
