Hyper-Vを構成しているWindows Serverのシャットダウン検証をしました。
※このブログのIPMのコネクターは、Hyper-Vコネクターを利用しています。
【重要】新ライセンス販売のお知らせ
2020年9月、IPMの新ライセンス(Optimize License)を販売しました。
テクニカルブログ内の文章および画像の旧ライセンス(Silver License、Gold License)は、全てOptimize Licenseに置き換えてお読み下さい。よろしくお願い致します。
検証結果
- 仮想マシンのシャットダウンは、IPMのアクション「ゲストのシャットダウン」を使用。
- Hyper-Vを構成しているWindows Serverのシャットダウンは、IPMのアクション「ホストをシャットダウン」を使用。
前提条件
- Eaton IPM Silver License以上を購入済みのこと
- Hyper-Vを構成しているWindows ServerにIPMをインストールすること
検証環境
Windows Server 2016
- Dell EMC R410 x1
- Hyper-V : 有効
- 仮想マシン : Windows Server 2016 x3
UPS(無停電電源装置)
- Eaton 9PX UPS + Eaton Network-M2 x1
環境スクリーンショット
シャットダウンフロー (停電時)
- 仮想マシン グループ1 シャットダウン
- 仮想マシン グループ2 シャットダウン
- 仮想マシン グループ3 シャットダウン
- Hyper-V ホスト シャットダウン
- UPS シャットダウン
起動フロー (復電時)
- UPS 起動
- Hyper-V ホスト 起動
- 仮想マシン グループ3 起動
- 仮想マシン グループ2 起動
- 仮想マシン グループ1 起動
検証環境のシャットダウン設定
ここから、実際の設定手順を解説します。
とても長くなるため、簡易な箇所・繰り返しのオペレーションになる箇所は、手順を省略しております。
Java JRE 8 インストール
IPMをインストールする前に、Java JRE 8 をインストールします。
あとからJava JRE 8 をインストールした場合、IPMのサービスを「停止」→「開始」します。
Java SE Runtime Environment 8 Downloads
Eaton IPM 1.65 インストール
インストール手順は省略します。
初期設定
ログイン
ログイン：admin、パスワード：adminでログインします。
更新設定の編集
設定 > システム > 更新設定の編集 を押します
間隔：[指定なし]に変更して保存します
モジュール設定の編集
設定 > システム > モジュール設定の編集 を押します
[シャットダウン]、[インフラストラクチャーコネクター]、[冗長性]にチェックを入れて保存します
ライセンス適用
シルバーまたはゴールドライセンスにアップグレードするには、「プロダクトキー」が必要となります。
弊社から届いた「プロモーションコード」をご準備の上、下記URLの手順に従って「プロダクトキー」を入手して下さい。
シルバーライセンス、ゴールドライセンスのプロダクトキー取得手順
インフラストラクチャーコネクター
設定 > インフラストラクチャーコネクター > コネクターの追加

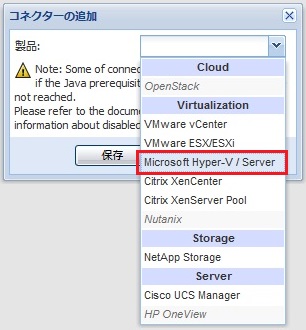

プルダウンの中から、Microsoft Hyper-V / Server を選択
Hyper-VホストのIPアドレス、ユーザー名、パスワードを入力して保存します
Hyper-Vコネクターが追加されました

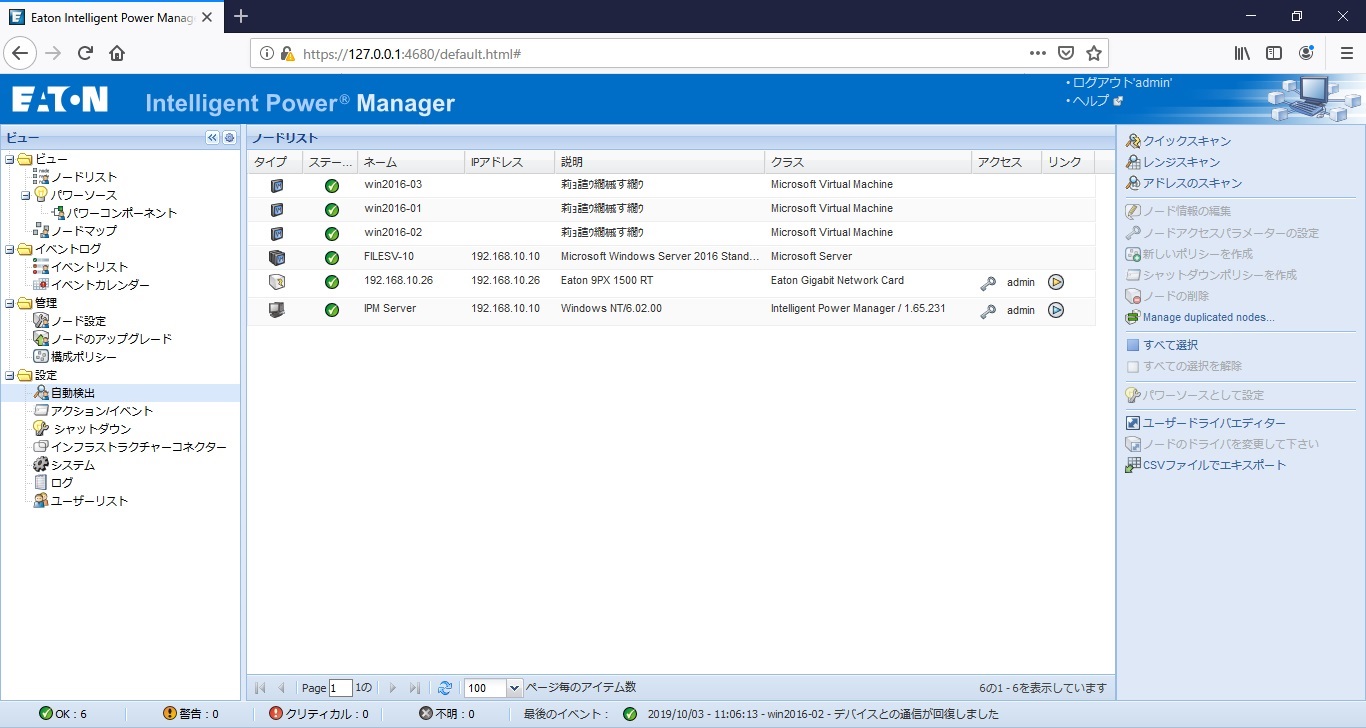

ノードリストに戻ると、HostとVirtual Machineが追加されています。
※ 仮想マシンの説明が文字化けしていますが、動作に支障はございません。Eaton社にはエスカレーション済みとなります。
UPSを選択し、[ノードアクセスパラメーターの設定]を押します。
ネットワークカードにログインする時のユーザー名とパスワードを入力して下さい。
[構成ポリシー]と[イベントルール]と[アクション]の作成手順
[構成ポリシー]、[イベントルール]、[アクション]の作成手順は、こちらのテクニカルブログにて解説しております。
ここから先は、最低限の画像のみを掲載しています。作成手順をよく読みながら設定を行ってください。
VM Group 1 作成
構成ポリシー
構成ポリシーネームは任意。ただし、半角英数のみで作成のこと。全角非推奨。
続いて、ターゲットノードを編集します。
グループ1に所属させたい仮想マシンを選択して、右側に移動します。
クラスリストは設定しません。
※手順紹介のため、各グループに仮想マシン1台のみ所属させています
保存します。
VM Group 2 作成
構成ポリシー
同じ手順でグループ2に仮想マシンを所属させます。
VM Group 3 作成
構成ポリシー

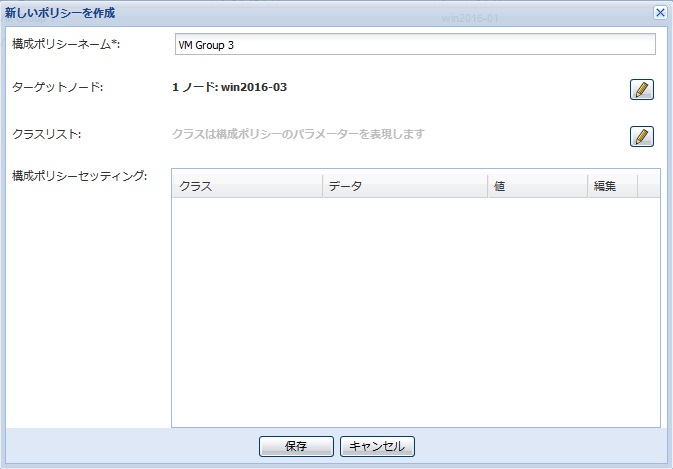

同じ手順でグループ3に仮想マシンを所属させます。
シャットダウン シーケンス
※画面スクロールを減らすために、あえてここでシャットダウン シーケンスを掲載しています。
UPSが5分間バッテリー運転すると、シャットダウンシーケンスが開始する設定にしています。
5分経過前に復電すると、何も実行されません。
5分経過後に復電しても、UPSのシャットダウンまで全てのアクションが実行されます。
バッテリー運転開始を起点として、
5分後：VM Group 1 シャットダウン開始。シャットダウン終了まで最大120秒と想定
6分後：VM Group 2 シャットダウン開始。シャットダウン終了まで最大120秒と想定
7分後：VM Group 3 シャットダウン開始。シャットダウン終了まで最大120秒と想定
9分後：Hyper-Vホスト シャットダウン開始。シャットダウン終了まで最大120秒と想定
11分後：UPS シャットダウン開始
※タイマーは環境によって大きく異なります。環境に適切なタイマーを設定して下さい。
UPS シャットダウン設定
Network-M2
保護 > 停電ポリシー
カスタムポリシーを選択。
バッテリーモードの時間が[300秒]を経過した場合、シャットダウンシーケンス開始。
または
バックアップ可能時間が残り[360秒]を下回った場合、シャットダウンシーケンス開始。
IPM
設定 > シャットダウン
パワーソースを編集します
パワーソース: 任意のUPS
負荷セグメント: マスター出力
ログイン: admin
パスワード: Network-M2に設定したパスワード
シャットダウン構成を編集します
Remote sequence shutdown delay (秒): 240
シャットダウン継続期間 (秒): 120
シャットダウンのタイプ: スクリプト
シャットダウンスクリプト: 空白
※UPSがシャットダウンシーケンスを開始してから、Remote sequence shutdown delayに設定した秒後に[シャットダウンのタイプ]を実行します。ここではスクリプトを選択して下の欄を空白にしているため、何も実行しません。
Network-M2
保護 > エージェントの設定 に移動すると、IPMで設定したタイマーが反映されています。
Group 1と2がMasterより先にPower OFFしないように、OSのシャットダウン時間に120秒を設定しました。
VM Group 1 シャットダウン設定
1番最初に実行したいアクションには、[構成ポリシー]と[イベントルール]と[アクション]を作成します。そして3つを関連付けします。
構成ポリシー
[パワーソース]のUPSが[タイマー]の秒数バッテリー運転したら、[ターゲットノード]がシャットダウン基準に到達するポリシーを作成します。
このポリシーはトリガーの役割しかないため、利用できるノードリストの中から任意の1個を選択(UPSはNG)すれば問題ありません。選択で迷うようであれば、仮想マシンのいずれかで良いでしょう。
※ここで選択した[ターゲットノード]は、このあとで作成するイベントルールの[ソース]と一致する必要があります。
イベントルール
ソースのノードがシャットダウン基準に到達した時、イベントが発生するようにイベントを新規作成します。
アクション
VM Group 1に所属する仮想マシンをシャットダウンするアクションを作成します。
イベントリストに先ほど作成したイベントを選択して、イベントとアクションを関連付けています。
シャットダウンゲストタイムアウトは、シャットダウン実行からxx秒後にパワーオフを実行します。シャットダウンを実行しても(フリーズ等で)落ちなかった時のためのソリューションです。使用しない場合、0秒を設定します。
イベント連鎖 作成
イベントルール
60秒毎にイベントが発生するようにイベントルールを作成します。この解説は5連鎖にしていますが、アクションの個数や所要時間に応じて20連鎖、30連鎖が必要になる場合があります。多めに作成しておくことを推奨致します。
＜ポイント＞
- イベント作成時、イベントのコピーは使用しない。常に新規作成する。
- ルールトリガー(赤線)は、1つ前のイベントを選択。
- ルールソース(青線)は、構成ポリシーのターゲットノードを選択。
- 有効期間(緑線)は、イベントの連鎖間隔。
- 関連するアクションに[通知]と[イベントログ]を追加する。
- イベント作成後、最下部の [OK] または [適用] を押す。
1分後に発生するイベント
2分後に発生するイベント
3分後に発生するイベント
4分後に発生するイベント
5分後に発生するイベント
VM Group 2 シャットダウン設定
イベント連鎖で[イベントルール]は作成したので、[アクション]を作成します。
アクション
VM Group 2に所属する仮想マシンをシャットダウンするアクションを作成します。
イベントリスト: イベント連鎖で作成したイベントの中から任意を選択して、イベントとアクションを関連付けます。ここでは1分後イベントを指定しています。
VM Group 3 シャットダウン設定
イベント連鎖で[イベントルール]は作成したので、[アクション]を作成します。
アクション
VM Group 3に所属する仮想マシンをシャットダウンするアクションを作成します。
イベントリスト: イベント連鎖で作成したイベントの中から任意を選択して、イベントとアクションを関連付けます。ここでは2分後イベントを指定しています。
Hyper-V ホスト (Windows Server) シャットダウン設定
イベント連鎖で[イベントルール]は作成したので、[アクション]を作成します。
アクション
Windows Server自身をシャットダウンするアクションを作成します。
イベントリスト：イベント連鎖で作成したイベントの中から任意を選択して、イベントとアクションを関連付けます。ここでは4分後イベントを指定しています。
ホストの電源コマンド：ホストをシャットダウン
ターゲットホスト：Hyper-V ホスト
タイムアウト：任意
シャットダウンテスト
最初に、各アクションが想定した動作をするか確認します。アクションを選択し、[選択したアクションのテスト]を押すとそのアクションが動作します。
各アクションの正常動作を確認すると同時に、各アクションの所要時間を計測し、必要に応じて関連付けるイベント(アクションのイベントリスト)を変更します。アクションが実行されるタイミングを早くしたり遅くしたりできます。
また、IPMのRemote sequence shutdown delayが短いとUPSが先にシャットダウンしてしまいます。一時的にRemote sequence shutdown delayを長くしておくと安全です。
次に、UPSのフロントパネル(またはネットワークカードのホーム画面)で停電時のバッテリーランタイムを確認します。バッテリーランタイムがシャットダウン処理時間より短い場合、バッテリーランタイムを延長する必要があります。拡張バッテリーをご購入願います。
最後に、UPSの入力電源ケーブルを抜いてバッテリー運転にします。
UPS 起動設定

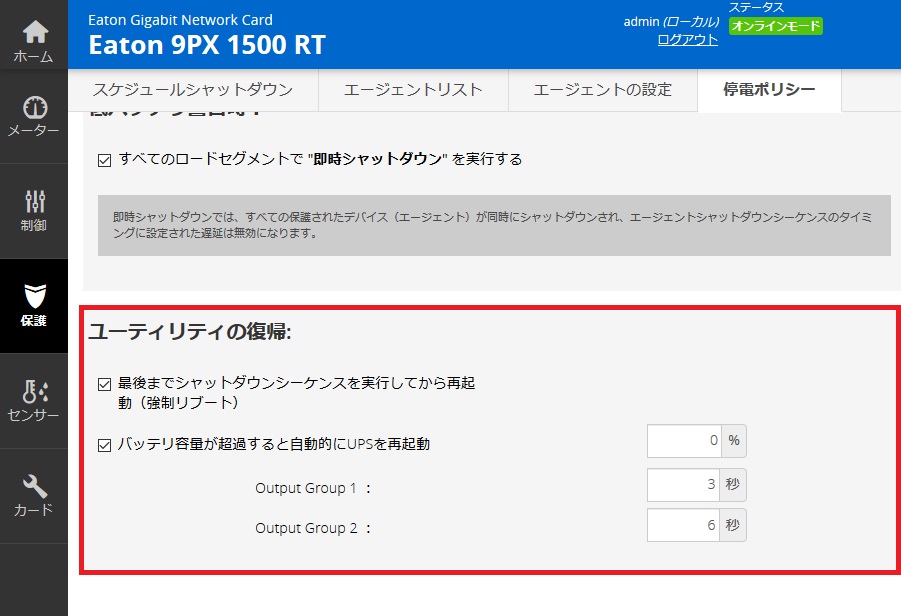

デフォルト設定のままで、復電時と同時にMaster Groupに電力を供給します。バッテリー容量がある程度回復してから供給したい場合、0%から任意の値へ変更します。Group 1とGroup 2は、Master Groupに供給した後、任意の時間後に供給させる事ができます。
Hyper-V ホスト 起動設定
BIOS > System Security > AC Power Recoveryを[ON]に変更します
この設定により、通電と同時にサーバーの電源が入ります
仮想マシン 起動設定
Hyper-V マネージャーにて、各仮想マシンの[自動開始アクション]で起動を設定します
