SimpliVityとUPSのシャットダウン連携
HPE SimpliVity 2ノード構成のシャットダウン検証をIPM 1.67 + Network-M2で実施しました。
※自動起動は、自動起動 for SimpliVity by IPM 1.67をご覧ください
【重要】新ライセンス販売のお知らせ
2020年9月、IPMの新ライセンス(Optimize License)を販売しました。
テクニカルブログ内の文章および画像の旧ライセンス(Silver License、Gold License)は、全てOptimize Licenseに置き換えてお読み下さい。よろしくお願い致します。
検証結果
- SimpliVityとUPSの自動シャットダウン、自動起動を確認しました
前提条件
- Eaton IPM 1.67 以上
- Eaton IPM Silver License 以上
- Eaton Network-M2 Card Firmware 1.7.5 以上
- vSphere 6.7
- Arbiter(Windows Server)にIPMをインストールすること
検証環境
HPE SimpliVity 380 2node
- ESXi 6.7.0
- OVC 3.7.10 x2
- CentOS x4
HPE DL360 1node
- ESXi 6.5.0 U2
- vCSA 6.7
- Arbiter(Windows Server)
Eaton UPS
- 9PX3000RT + 9PXEBM72RT + Network-M2 x1
Eaton Software
- Intelligent Power Manager 1.67 + Silver License
シャットダウンフロー (停電時)
- 仮想マシン(Group 2) シャットダウン
- 仮想マシン(Group 1) シャットダウン
- 仮想マシン(OVC 2) シャットダウン
- 仮想マシン(OVC 1) シャットダウン
- SimpliVity ESXi x2 シャットダウン
- Arbiter, vCSA シャットダウン
- DL360 ESXi シャットダウン
- UPS シャットダウン
起動フロー (復電時)
- UPS 自動起動 (デフォルト設定で、UPSは自動的にPower ONになります)
- DL360 ESXi 自動起動 (BIOSのAuto Power-ON:Always Power Onを使用)
- vCSA, Arbiter 自動起動
- SimpliVity ESXi x2 自動起動 (BIOSのAuto Power-ON:Always Power Onを使用)
- 仮想マシン(OVC 1,2) 自動起動
- 仮想マシン(Group 1) 自動起動
- 仮想マシン(Group 2) 自動起動
シャットダウン シーケンス
この解説では、5分間のバッテリー運転でシャットダウンシーケンス開始。シャットダウンシーケンスが開始してから15分間後にUPSシャットダウン開始としています。停電から5分以内に復電した場合、何もアクションしません。
シャットダウン設定
ここから、実際の設定手順を解説します。
簡易な箇所・繰り返しのオペレーションになる箇所は、手順を省略させて頂きます。
Arbiter(Windows Server)でIPMのインストール・設定をおこないます。
UPS シャットダウン設定
Network-M2ページの[設定手順]を参照して、IPアドレス設定～復電時の出力制御までの設定を実施してください。
[5分間バッテリー運転した時] または [バッテリー運転可能時間が17分を下回った時]にシャットダウンシーケンス開始の設定例
[シャットダウンシーケンスが開始してから15分後]にUPSシャットダウンの設定例
Open JDK 1.8 インストール
IPMをインストールする前に、Open JDK 1.8 をインストールします。
IPMのあとにOpen JDK 1.8 をインストールした場合、IPMのサービスを「停止」→「開始」します。
インストール手順はこのブログで確認できます。
Eaton IPM 1.67 for Windows インストール
上のブログに記載があるため、インストール手順は省略します。
シルバーライセンス取得
シルバーライセンスにアップグレードするには、「プロダクトキー」が必要となります。
弊社から届いた「プロモーションコード」をご準備の上、下記URLの手順に従って「プロダクトキー」を入手して下さい。※プロダクトキーをライセンスキーと呼ぶ事もあります。
シルバーライセンス、ゴールドライセンスのプロダクトキー取得手順
初期設定
ログイン
ログイン：admin、パスワード：adminでログインします。
更新設定の編集
設定 > システム > 更新設定の編集
間隔：[指定なし]に変更して保存します
モジュール設定の編集
設定 > システム > モジュール設定の編集
[シャットダウン]、[インフラストラクチャーコネクター]、[冗長性]にチェックを入れて保存します

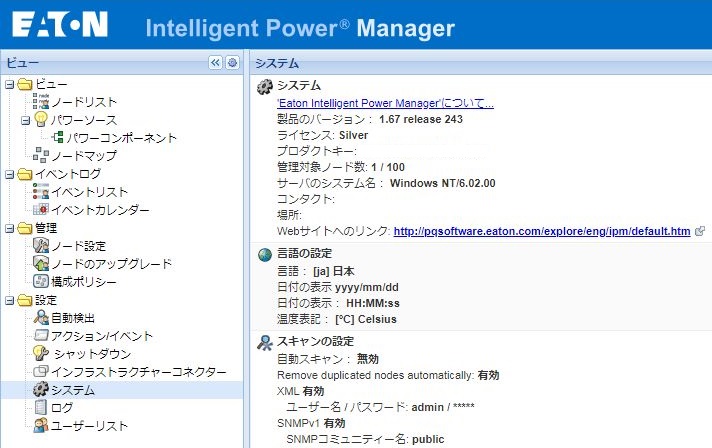

ライセンス適用
設定 > システム > システム情報の編集
プロダクトキーを入力して保存、Silverライセンスにします
ノードリストの確認
ノードリスト
設定 > 自動検出
※ ステータスが[黄色]またはアクセスが[×]の場合、下記を実施します
- UPSを選択して、ノードアクセスパラメーターの設定
- Network-M2にログインするユーザー名とパスワードを入力して保存します
※ IPMにログインするパスワードを変更している場合、IPMのノードアクセスパラメーターも再設定して、ノードリストからステータス[黄色]およびアクセス[×]を無くします
vCenterコネクター、ESXiコネクター 追加
インフラストラクチャーコネクター
設定 > インフラストラクチャーコネクター > コネクターの追加
プルダウンの中から、VMware vCenter を選択
vCSAのIPアドレス、ユーザー名、パスワードを入力して保存します
vCenterコネクターが追加されました
DL360 ESXiとその上で稼働している仮想マシンも表示させたいので、ESXiコネクターも追加します
プルダウンの中から、VMware ESXi を選択
DL360 ESXiのIPアドレス、ユーザー名、パスワードを入力して保存します
ESXiコネクターが追加されました
ノードリストにvCenter, Cluster, ESXi, VMが追加されました
※青枠部がvCenterコネクターで追加されたノード、赤枠部がESXiコネクターで追加されたノード
仮想マシン OVC をノードリストに表示させる手順
Eaton曰く、OVCは重要なインフラストラクチャ仮想マシンで、誤ってシャットダウンすることを避けるために、意図的に非表示にしています。
※OVCが非表示のままでもシャットダウンに影響ありません。一応、表示させる手順を紹介しておきます。
- IPMのサービスを[停止]します
- IPMの設定(CFG)ファイルを編集します
- IPMのサービスを[開始]します
設定(CFG)ファイルの編集
/Eaton/IntelligentPowerManager/emc4j/etc/com.eaton.pqsoft.vmware.provider.VMwareVCenterEMProvider-default.cfg をエディタで開きます
# vcenter.add.vm.ismanagedby = false を見つけます
先頭の# を削除、false を true に変更して保存します
パワーソース設定
設定 > シャットダウン > パワーソースを編集
パワーソースは設定しません。
シャットダウンの構成
設定 > シャットダウン > シャットダウン構成の編集
パワーソースが無いため、特に設定する必要はありませんが、意図しないシャットダウンが発生しないためにも「シャットダウンのタイプ」を[スクリプト]に変更しておくことを推奨します。
シャットダウンタイマー(秒)： 0 (なし)
シャットダウン継続期間(秒)： 120
シャットダウンのタイプ ： スクリプト
シャットダウンスクリプト ： 空白 (なし)
仮想マシン Group 2 作成
構成ポリシー
管理 > 構成ポリシー > 新しい構成ポリシーを作成
構成ポリシーネーム：任意 (例：VM Group 2)
ターゲットノード：グループに所属させたい仮想マシン
クラスリスト：なし
仮想マシン Group 1 作成
構成ポリシー
管理 > 構成ポリシー > 新しい構成ポリシーを作成
構成ポリシーネーム：任意 (例：VM Group 1)
ターゲットノード：グループに所属させたい仮想マシン
クラスリスト：なし
UPSが300秒バッテリー運転した時にイベントを発生させる設定
構成ポリシー
管理 > 構成ポリシー > 新しい構成ポリシーを作成
構成ポリシーネーム：任意 (例：UPS Battery mode 300s)
ターゲットノード：クラスターを選択
クラスリスト：Runtime threshold settings, パワーソース
タイマー：300s (シャットダウンタイマー)
継続時間：900s (このあと作成するアクションの想定所要時間)
パワーソース：UPS
イベントルール
設定 > アクション/イベント > イベントルールの編集
イベントネーム：任意 (例：Shutdown Start)
イベントメッセージ：任意 (例：Shutdown Start)
イベント重要度：任意 (例：警告)
イベントモード：すべての条件が合致したら実施
[条件]
ルールトリガー：シャットダウン基準に到達
ルールソース：クラスターを選択
ルール担当者：同じ
値：1
有効期間：0
[関連するアクション]
通知、イベントログ
以後、60秒おきにイベントを10回発生させる設定
イベントルール
設定 > アクション/イベント > イベントルールの編集
イベントネーム：任意 (例：Shutdown Start 60s)
イベントメッセージ：任意 (例：Shutdown Start 60s)
イベント重要度：任意 (例：警告)
イベントモード：すべての条件が合致したら実施
[条件]
ルールトリガー：1つ前に作成したイベントルールを選択 (例：Shutdown Start)
ルールソース：クラスターを選択
ルール担当者：同じ
値：1
有効期間：60 (イベントを発生させる間隔。最大値は300。301以上は0扱いとなるので設定しないこと)
[関連するアクション]
通知、イベントログ
同じオペレーションになるので手順省略。完成版を掲載。
※ルールトリガーは、常に連鎖１つ前のイベントを選択すること

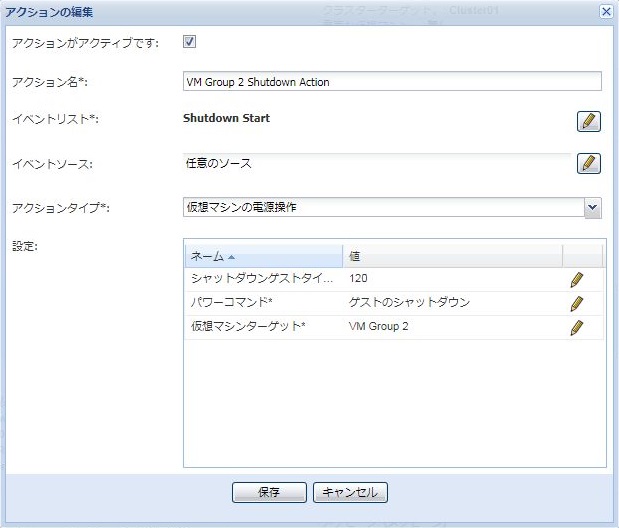

仮想マシン Group 2 シャットダウン設定
アクション
設定 > アクション/イベント > 新しいアクションの作成
アクション名：任意 (例：VM Group 2 Shutdown Action)
イベントリスト：任意のイベントを選択 (例：Shutdown Start)
イベントソース：任意のソース
アクションタイプ：仮想マシンの電源操作
パワーコマンド：ゲストのシャットダウン
仮想マシンターゲット：VM Group 2
シャットダウンゲストタイムアウト：120 (シャットダウン実行後、この値(秒)経過後にパワーオフを実行します)
仮想マシン Group 1 シャットダウン設定
アクション
設定 > アクション/イベント > 新しいアクションの作成
アクション名：任意 (例：VM Group 1 Shutdown Action)
イベントリスト：任意のイベントを選択 (例：Shutdown Start 60s)
イベントソース：任意のソース
アクションタイプ：仮想マシンの電源操作
パワーコマンド：ゲストのシャットダウン
仮想マシンターゲット：VM Group 1
シャットダウンゲストタイムアウト：120 (シャットダウン実行後、この値(秒)経過後にパワーオフを実行します)
仮想マシン OVC 2 シャットダウン設定
アクション
設定 > アクション/イベント > 新しいアクションの作成
アクション名：任意 (例：OVC 2 Shutdown safe Command)
イベントリスト：任意のイベントを選択 (例：Shutdown Start 120s)
イベントソース：任意のソース
アクションタイプ：SSHアクション
SSHサーバーホストネーム：OVC 2のIPアドレス
SSHサーバーポート：22
ユーザーネーム：OVC 2のユーザー名
パスワード：OVC 2のパスワード
コマンドライン：
bash --login -c "svt-shutdown-safe"
仮想マシン OVC 1 シャットダウン設定
アクション
設定 > アクション/イベント > 新しいアクションの作成
アクション名：任意 (例：OVC 1 Shutdown safe Command)
イベントリスト：任意のイベントを選択 (例：Shutdown Start 240s)
イベントソース：任意のソース
アクションタイプ：SSHアクション
SSHサーバーホストネーム：OVC 1のIPアドレス
SSHサーバーポート：22
ユーザーネーム：OVC 1のユーザー名
パスワード：OVC 1のパスワード
コマンドライン：
bash --login -c "svt-shutdown-safe"
アクション
※前回の検証では、svt-shutdown-safeで最後のOVCはシャットダウンしなかったので、svt-shutdown-forceを追加実行しました。今回の検証では、svt-shutdown-safeで最後のOVCがシャットダウンしました。OVCのバージョンがアップグレードされているからと考えられます。svt-shutdown-forceは必要ないのかもしれませんが、OVCがsvt-shutdown-safeによってシャットダウンしていれば何も実行しないので、入れておいたほうが良いでしょう。
設定 > アクション/イベント > 新しいアクションの作成
アクション名：任意 (例：OVC 1 Shutdown force Command)
イベントリスト：任意のイベントを選択 (例：Shutdown Start 360s)
イベントソース：任意のソース
アクションタイプ：SSHアクション
SSHサーバーホストネーム：OVC 1のIPアドレス
SSHサーバーポート：22
ユーザーネーム：OVC 1のユーザー名
パスワード：OVC 1のパスワード
コマンドライン：
bash --login -c "svt-shutdown-force --force"
SimpliVity ESXi シャットダウン設定
アクション
※クラスタのシャットダウン(cluster shutdown)を実行すると、クラスタ内のESXiを全てシャットダウンするため、アクションを個別作成せずに済みます。
設定 > アクション/イベント > 新しいアクションの作成
アクション名：任意 (例：SimpliVity Cluster Shutdown)
イベントリスト：任意のイベントを選択 (例：Shutdown Start 420s)
イベントソース：任意のソース
アクションタイプ：クラスタのシャットダウン
クラスターターゲット：クラスターを選択
重要な仮想マシン：無し
仮想マシンシャットダウンタイムアウト：120
仮想マシン移動タイムアウト：120
DL360 ESXi シャットダウン設定
ESXi SSHの有効化
※IPMがESXiにSSH接続できるように設定変更します
ホスト > アクション > サービス > SSHの有効化
アクション
設定 > アクション/イベント > 新しいアクションの作成
アクション名：任意 (例：ESXi Shutdown Action)
イベントリスト：任意のイベントを選択 (例：Shutdown Start 600s)
イベントソース：任意のソース
アクションタイプ：SSHアクション
SSHサーバーホストネーム：DL360 ESXiのIPアドレス
SSHサーバーポート：22
ユーザーネーム：root
パスワード：rootのパスワード
コマンドライン：
poweroff
vCSA、Arbiter シャットダウン設定
仮想マシンのシャットダウンと自動起動
※IPMからpoweroffコマンドを受け付けたESXiが仮想マシン(vCSA, Arbiter)をシャットダウンしてから、ESXiがシャットダウンするように設定変更します
ホスト > 管理 > システム > 自動起動
有効：はい
停止アクション：シャットダウン
vCSA シャットダウン動作：シャットダウン 自動起動の順序：1
Arbiter シャットダウンの動作：シャットダウン 自動起動の順序：2
※ESXiが起動した時に、仮想マシン(vCSA, Arbiter)が自動起動する設定も実施しています
シャットダウンテスト
下記項目を確認してから、UPSの入力電源ケーブルを抜いてシャットダウンテストを実施します。
- UPSのバッテリー運転時間が十分に確保されていること
- 拡張バッテリー(EBM)を購入している場合、EBM接続ケーブルとEBM認識ケーブルが奥まで正しく挿入されていること
- Network-M2とIPMが通信エラーなく、接続されていること
おわりに
Eaton IPM 1.67 + Network-M2 は、HPE SimpliVityをシャットダウン・自動起動可能です。HPE SimpliVityの電源保護は、Eaton UPSとEaton IPMをご提案させて頂きます。
